Storage: FCoE fibre-channel over ethernet element
12.03 2024 | by massimilianoArchitettura di riferimento FCoE elements Lossless ETH MAC: full-duplex connections ethernet che permette di evitare perdita di frames a causa […]

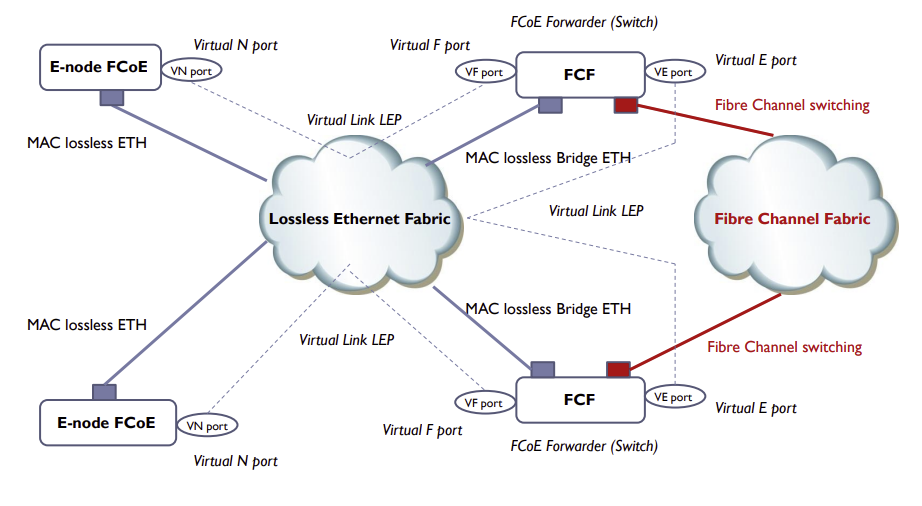

Architettura di riferimento
FCoE elements
Lossless ETH MAC: full-duplex connections ethernet che permette di evitare perdita di frames a causa di congestione (lossless)
E-node FCoE: rappresenta un end-node FC che può trasmettere FCoE frames usando una lossless ETH MAC
FCoE Controller: funzionalità che accoppiata con un lossless ETH MAC permette di creare e cancellare Virtual Fibre Channel Ports e FCoE link endpoint; inoltre performa la inizializzazione del protocollo FCoE (FIP)
FCF (Forwarder): è un FC switch capace di trasmettere FCoE frames via FCoE Controller (FCF-MAC) e che può connettersi con un FC Fabric via Fibre Channel interface
FCoE LEP (Link End point): è la componente di data forwarding FCoE che gestice l’encapsulation, decapsulation e lo scambio di frames FCoE tra link end point
Virtual Link: una connessione logica tra due FCoE LEP
VE port: virtual port VE type che consente una connessione logica con un’altra VE port
VF port: virtual port VF type che consente una connessione logica con una o più VN ports
VN port: virtual port VN type che emula una N port e consente una connessione logica con VF port
Fibre Channel Switching: una funzionalità che performa FC switching tra E ports, F ports, VE ports, VF pors di un FCF

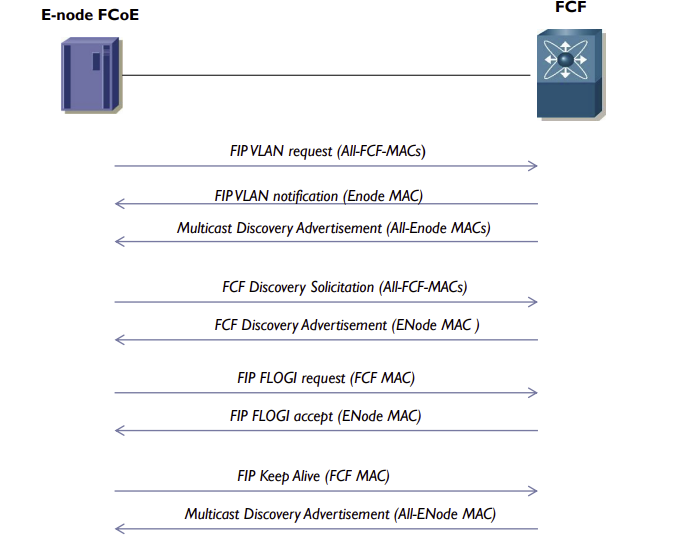

FCoE FIP Initialization Protocol phases
