NG-MVPN MPLS LSP RSVP-TE mLDP
A differenza di una L3VPN unicast dove il traffico viene trasportato e segnalato per mezzo di due valori di etichette mpls (transport label per il piano di forwarding e la services label del per il piano di controllo, segnalata quest’ultima via MP-BGP dal PE di destinazione, una L3VPN MVPN utilizza un solo valore di etichetta mpls sempre annunciata da un PE di destinazione.
I protocolli impiegati per la segnalazione possono essere RSVP-TE oppure mLDP (multipoint LDP) con le seguenti differenze:
RSVP-TE
la segnalazione inizia dal PE sorgente con messaggi PATH e risposta dai PE di destinazione con messaggi RESV
la segnalazione viene ripetuta periodicamente (soft-state)
possibilità di protezione del traffico in caso di fault di un link e/o nodo della rete (fast-reroute)
sempre LSP di tipo P2MP
quando un PE di destinazione non ha più ricevitori interessati al traffico multicast deve inviare un messaggio di tipo RESVTEAR in direzione upstream verso il nodo PE sorgente

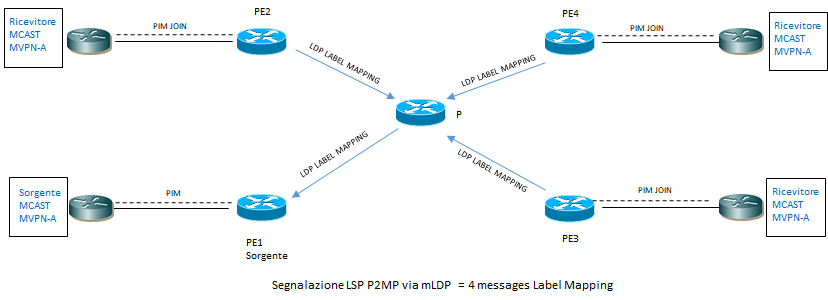

mLDP:
la segnalazione inizia dal PE destinazione il quale invia verso il PE sorgente messaggi di tipo LDP LABEL MAPPING (associazione FEC:label)
la segnalazione viene ripetuta una-tantum (hard-state)
possibilità di protezione del traffico attraverso LFA (Loop Free Alternate) tipico di un protocollo di routing quale ospf e/o isis.
sempre LSP di tipo P2MP oppure MP2MP
quando un PE di destinazione non ha più ricevitori interessati a ricevere traffico multicast è sufficiente da parte di esso la trasmissione di un messaggio LABEL WITHDRAW sino al suo peer adiacente
