MPLS inoltro packets via BGP RFC3107 carry label information overview ed esempi grafici

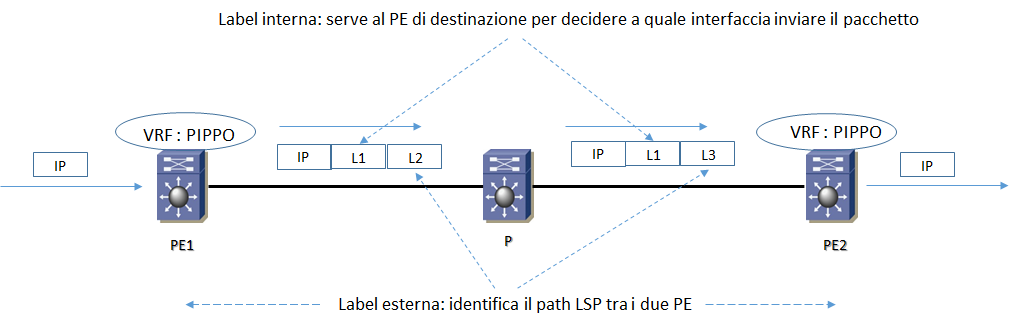

L’inoltro dei pacchetti è possibile attraverso l’uso di due labels:



La labels più esterna dello stack MPLS indica il path (LSP) da utilizzare per raggiungere il PE dove è attestato la rete di destinazione del pacchetto



La labels più interna indica quale VRF consultare per il corretto inoltro del pacchetto (l’interfaccia di uscita del PE destinazione dove inviare il pacchetto ; questa viene distribuita incapsulata negli annunci MP-BGP.

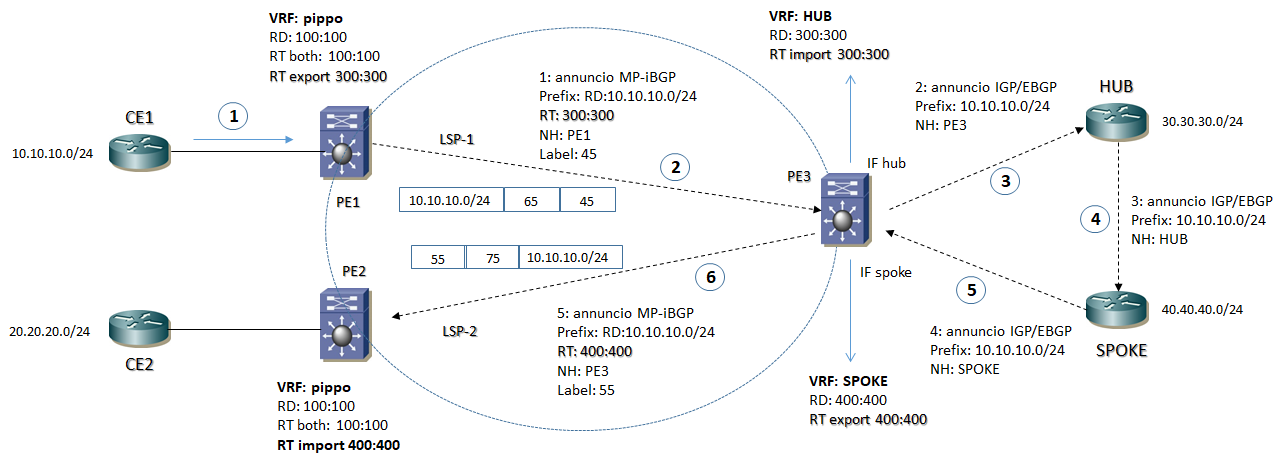

1) MPLS inoltro packets via BGP (RFC3107 carry label information) example design
