definizione gestione routing per deviazione path con pbr ospf vrf-lite

04.12 2019 | by massimiliano

---

Il seguente documento evidenzia la gestione routing per permettere al nodo A di raggiungere il nodo Z attraverso il dominio […]

https://www.ingegnerianetworking.com/wp-content/uploads/2019/12/ospf-pbr-vrflite-dcc.png

Il seguente documento evidenzia la gestione routing per permettere al nodo A di raggiungere il nodo Z attraverso il dominio OSPF

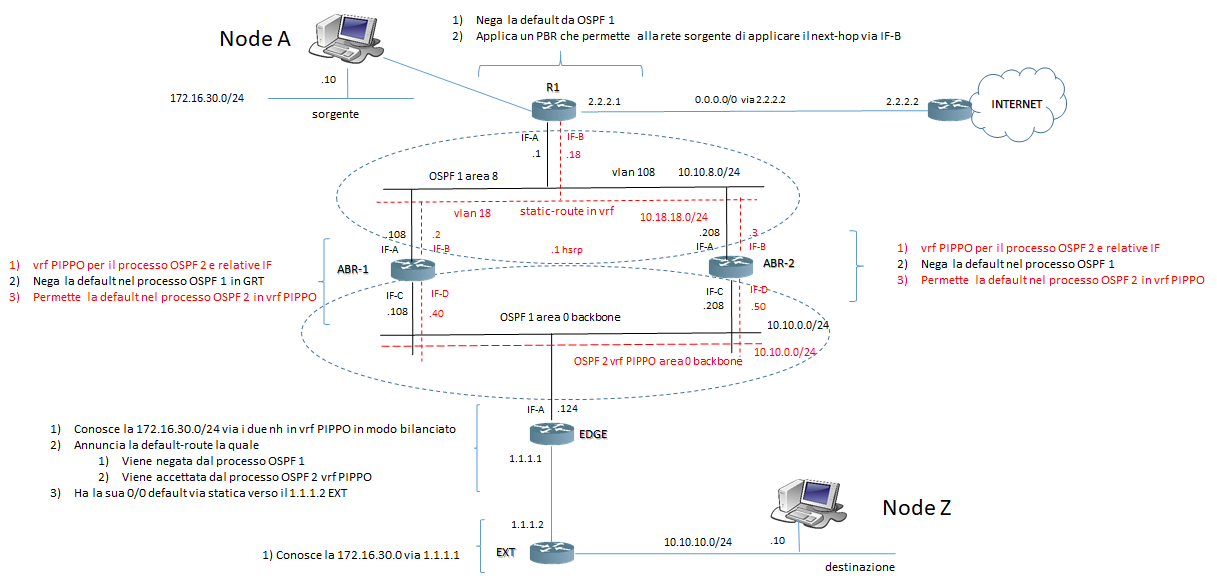

Le scelte progettuali di routing dettate da PBR + VRF-LITE sono indicate nei diagrammi di rete.

1) requisiti di progetto e relative configurazioni:

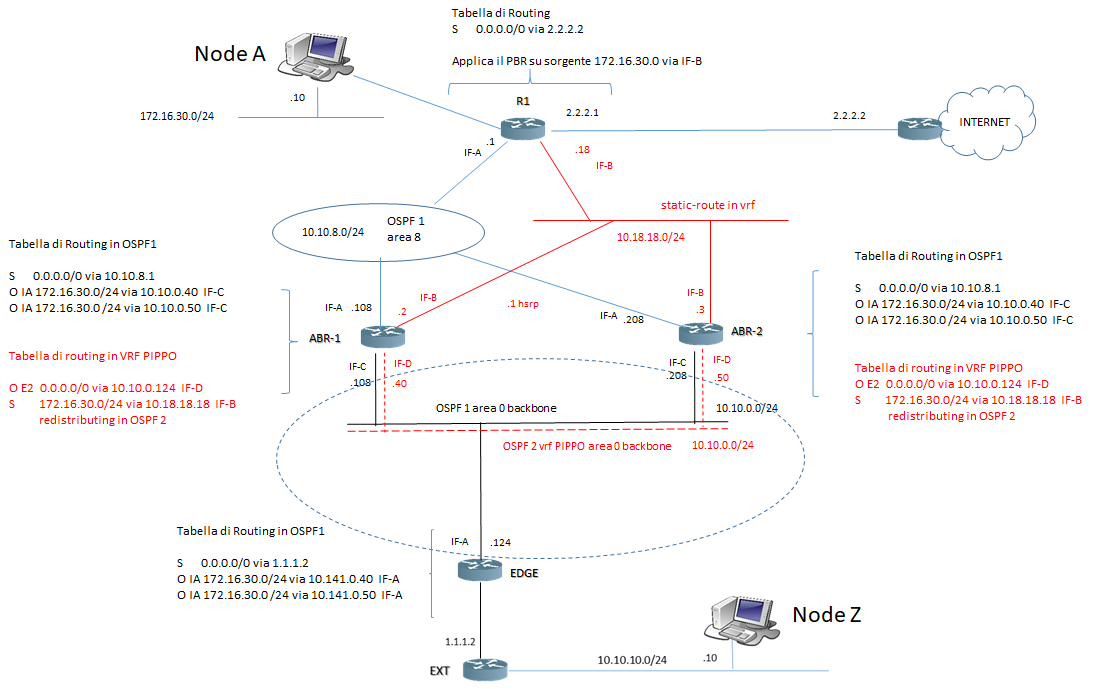

2) tabelle di routing nei rispettivi router:

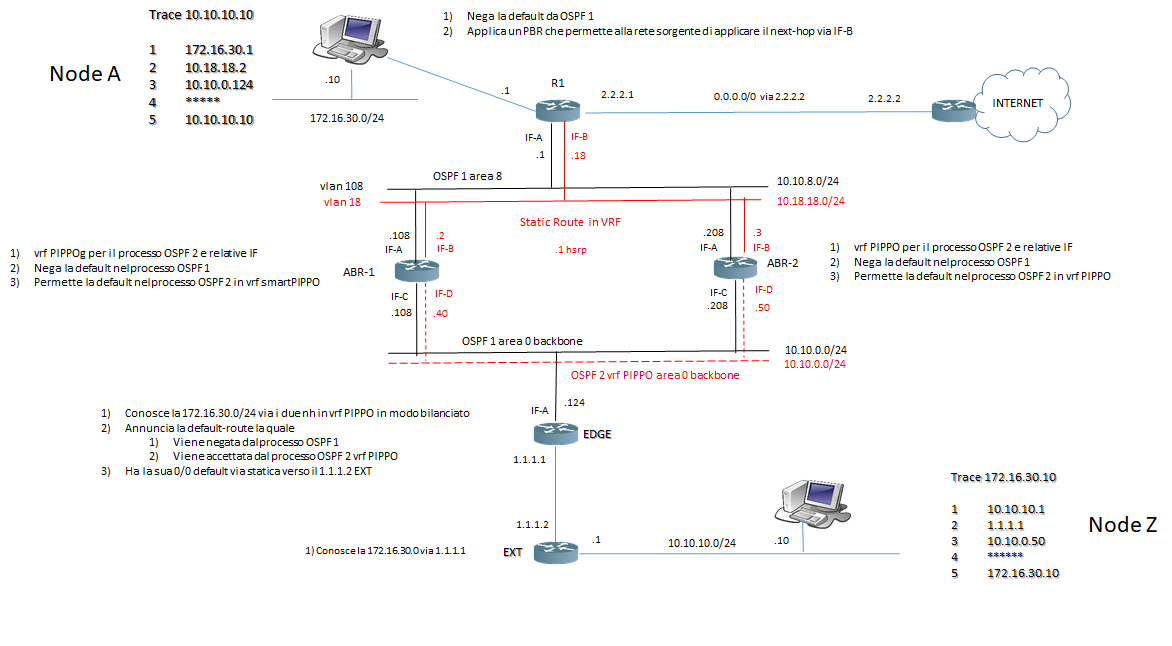

3) prove di tracert from i rispettivi Node sorgente e destinazione:

Esempio di configurazione OSPF

ABR-1

router ospf 2 vrf PIPPO

router-id 192.168.1.1

capability vrf-lite

redistribuite static subnet

passive-interface default

no passive interface if-d

!

router ospf 1

router-id 10.141.10.10

distribuite-list prefix no-default in

!

ip route vrf PIPPO 172.16.30.0 255.255.255.0 10.18.18.18

!

ip prefix-list no-default seq 10 deny 0.0.0.0/0

ip prefix-list no-default seq 15 permit 0.0.0.0/0 le32
