Nexus 1000V: virtual-machine concept and Nexus 1000V virtual-switches (VSM and VEM)
11.03 2024 | by massimilianoUna VM (Virtual Machine) emula un server fisico per sistema operativo, applicazioni, IP address e collegamento verso una rete (vnic) […]
Una VM (Virtual Machine) emula un server fisico per sistema operativo, applicazioni, IP address e collegamento verso una rete (vnic)
VMware ha introdotto il concetto di vswitch (virtual switch) che altro non è che un Hipervisor che emula tutte le funzionalità di un vero layer 2 switch
Questo vswitch, quindi, provvede a collegamenti di tipo access ports verso le VM (vnic) e collegamenti uplinks verso physical NIC (collegamento definite vmnic) permettendo 802.1q tagging e MAC address table per trasmettere frame Ethernet basate sul loro valore di destination MAC
Un vswitch offre configurazioni di tipo port-group; un port-group può contenere vlan-id, security feature, shaping definendo percentuali di banda utilizzabile e NIC teaming (vmnic load-balancing, network failover detection, switch notification, failure behavior)

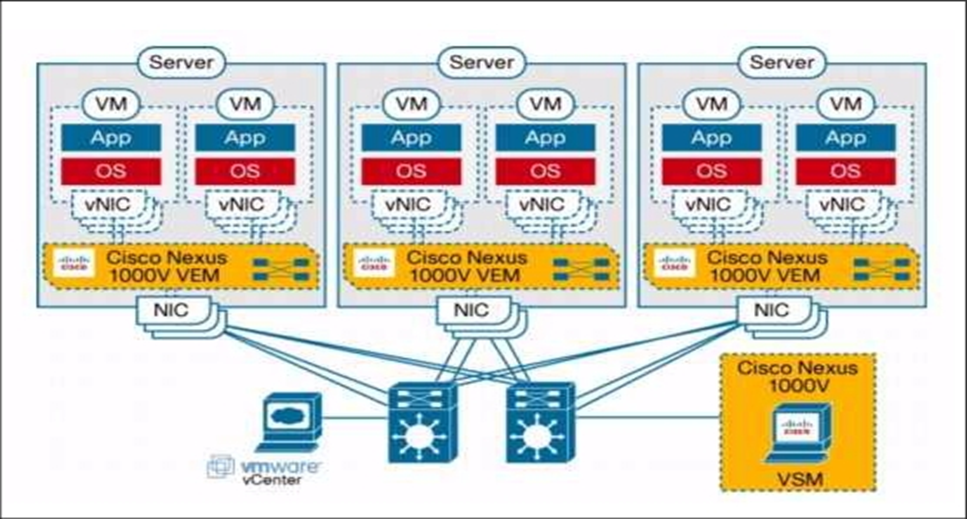

Cisco ha introdotto Nexus 1000V quale elemento virtuale che emula le funzionalità di un distribute vswitch VMware DVS attraverso proprie API (Application Programmable Interface) rilasciate attraverso NX-OS vCenter operations
VSM (Virtual Supervisor Module): è il piano di controllo e management del Nexus 1000V
VSM monitorizza lo stato di tutti gli switch e le loro interface, la tabella MAC address e comunica con un tool di management virtualizzato quale Vcenter VMware, permettendo la sincronizzazione ed automazione tra la rete ed I servers
Una scheda Ethernet (adpter 1) per il controllo della comunicazione tra altri VSM e la configurazione di una VEM (virtual Ethernet module)
Una scheda Ethernet (adpter 2) per il sistema di management (mgmt0)
Una scheda Ethernet (adpter 3) per la trasmissione di packets inviati da uan VEM verso il VSM per essere maggiormente analizzati (esempio: CDP, LACP, IGMP snooping, SNMP e Netflow)
Nexus 1000V può essere configurato in modalità active-standby con due differenti VSM per ridondanza
VEM (Virtual Ethernet Module) condivide un dominio di broadcast (vlan) per il controllo layer 2 con il VSM
Ogni VEM richiede uno specific VM-Kernel interface (vmknic) per comunicare con il VSM (layer 3 control mode)
Port Profile è una collezione di interface-level configuration per creare delle network policy (il port profile non solo è per il Nexus 1000 ma può essere presente anche in altri NX-OS device)
