MPLS UNIFIED L3VPN RFC 3107 carry label information in BGPv4 overview

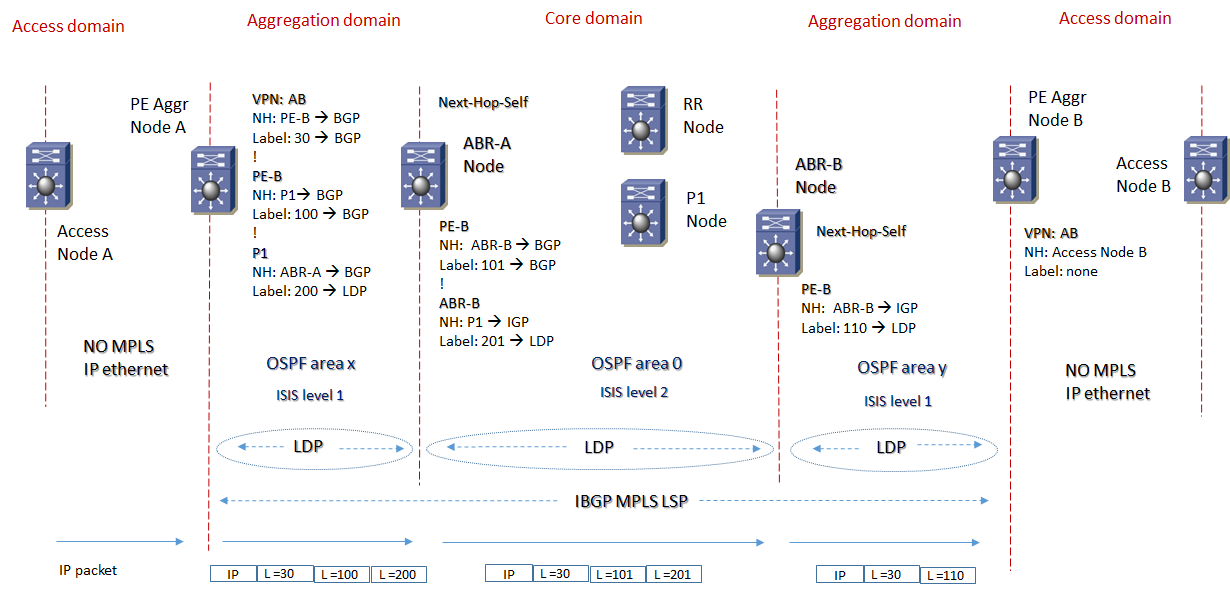

UNIFIED MPLS VPN-L3 (RFC 3107) carry label information in BGPv4 via Core and Aggregation
Unified MPLS utilizza il protocollo BGPv4 per scambiare informazioni con labels; quando BGP distribuisce una prefix/route porta con se anche una label MPLS che mappa la prefix/route.
Questo mapping «label-prefix» è trasportato negli update message di BGP che contengono le informazioni della route.
Se il next-hop non cambia la label viene preservata; viceversa la label cambia valore se il next-hop cambia; in unified MPLS il next-hop cambia a livello ABR router
Le caratteristiche di un unified MPLS RFC 3107 enable sono:
Differenti domini IGP di routing tra il Core Aggregation ed Access Networks; questo si ottiene con la divisione in aree per OSPF ed in differenti level per ISIS (tre domini IGP);
Tre segmenti LDP/LSP (label distribution protocol / label switch path), ciascuno per i tre domini IGP creati;
Il layer Access Network non ha LDP/LSP enable;
Un singolo IBGP domain con path MPLS end-to-end LSP tra i livelli di Aggregation Node Routers;
Un singolo AS (Autonomous System) IBGP sessions
I Nodi ABRs che uniscono i segmenti di rete debbono essere inline Route Reflector con Next-Hop Self enable in ordine di trasportare una route IPv4 + label configurata

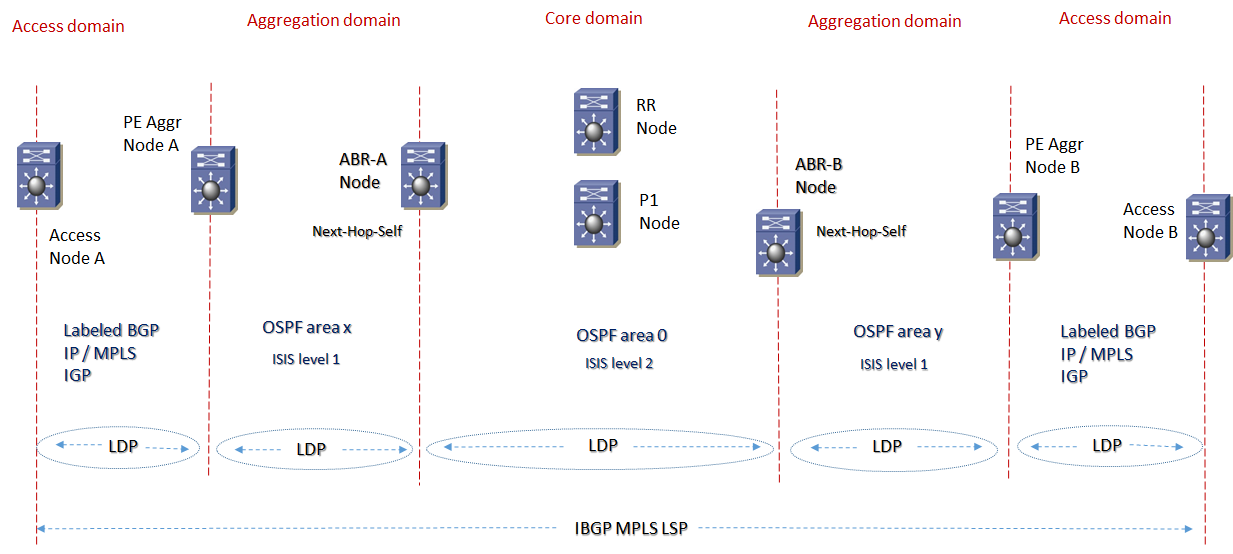

UNIFIED MPLS VPN-L3 (RFC 3107) carry label information in BGPv4 via Core, Aggregation and Access
Unified MPLS utilizza il protocollo BGPv4 per scambiare informazioni con labels; quando BGP distribuisce una prefix/route porta con se anche una label MPLS che mappa la prefix/route.
A differenza del modello precedente (labeled Core Aggregation), questo modello prevede MPLS enable anche a livello di accesso, pertanto il BGP labeled è esteso sino all’accesso del dominio.
Resta distinto il protocollo IGP in differenti domini di routing tra Core, Aggregation ed Access.
Un singolo IBGP domain con path MPLS end-to-end LSP tra i livelli Access Node Routers.
La segmentazione tra i domini Access, Aggregation e Core può basarsi su un singolo AS multi-area design oppure su Inter-AS
UNIFIED MPLS VPN-L3 (RFC 3107) carry label information in BGPv4 via Core and Aggregation with IGP redistribution on Access
Unified MPLS utilizza il protocollo BGPv4 per scambiare informazioni con labels; quando BGP distribuisce una prefix/route porta con se anche una label MPLS che mappa la prefix/route.
In questo modello il livello Access lavora con IP/MPLS ma non con labeled BGP; un processo di redistribution è performato a livello di Aggregation Node.
L’indirizzo di loopback del Access Node è redistribuito dentro IBGP domain.
Il dominio Core Aggregation è esteso a livello di Access con la redistribuzione dell’accesso IGP dentro il dominio IBGP e la redistribuzione di tutte le necessarie labeled IBGP prefix dentro il dominio access IGP (via BGP comminity)
