BGP processo di apertura connessione tcp e funzionalità

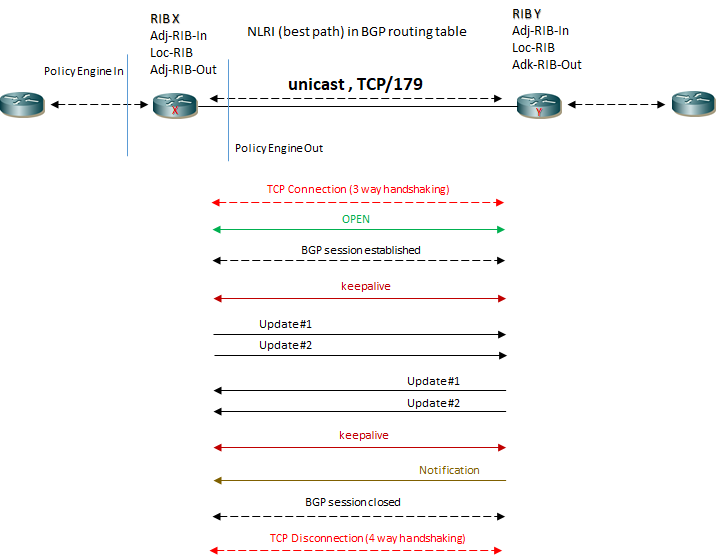

Modello di riferimento:









OPEN: vengono negoziati parametri di inizializzazione

            [Field] Type =1, AS#, Hold Time, BGP ID



KEEPALIVE: verifica di mantenere attiva la comunicazione; ACK di ricezione di un valido messaggio OPEN

           Hold Timer di 60 seconds di default, [Field] Type = 4



UPDATE: scambio delle informazioni di routing con advertisement or withdrawal (NLRI)

                [Field] Type = 2, unfeasible routes lenght, withdrawn routes

                Attribute Types: Origin = 1, AS-Path = 2, Next-Hop = 3, MED = 4, Local-Preference = 5, Atomic-Aggregate = 6, Aggregator = 7



NOTIFICATION: riporta un errore tra BGP peers, chiude la connessione

                 [Field] Type = 3, error-code, erroe sub-code

                 Hold Time di 180 seconds di default





NOTA RFC 4272:

Il BGP non include protezione contro accidentali cause di errori che possono provocare distruzione/disservizi attraverso comportamenti del routing







Adj-RIB-In: tabella del router alla quale per ciascuna sessione BGP sono associate e memorizzate gli annunci ricevuti (messaggi update in ingresso)





Local-RIB: tabella che memorizza i best-path selezionati per essere parte della tabella di routing IP ed essere poi propagati nelle sessioni BGP





Adj-RIB-Out: tabella del router alla quale per ciascuna sessione BGP sono associate e memorizzate gli annunci uscenti da propagare (messaggi update in uscita)





Input Policy Engine: sono politiche di routing in ingresso applicate agli annunci ricevuti; sono per lo più costituite da filtri e/o manipolazione degli attributi BGP





Output Policy Engine: sono politiche di routing in uscita applicate ai best-path da propagare su altre sessioni BGP, costituite da filtri e/o manipolazione degli attributi BGP





Processo di selezione BGP: seleziona tra gli annunci tra quelli verso lo stesso prefisso, risultanti da politiche di routing in ingresso, il best-path per la raggiungibità del prefisso
